ما هو USB C؟

يعرف المنفذ USB Type-C على أنه منفذ جديد مصمم لتبادل البيانات بشكل عالي السرعة إضافة الى القدرة على توصيل الطاقة العالية. من الجدير ذكره أن، أن USB TYPE-C ليس معيار USB جديداً مثل USB 1.0، USB 2.0، USB 3.0 و USB 3.1.

فهذه بروتوكولات تحدد السرعة والميزات الأخرى، بينما يعنى ويتعلق USB TYPE-C بالاتصال المادي.

انتشار تقنية المنفذ USB Type-C

أصبح USB-C الاتجاه الجديد المعتمد في العديد من التقنيات بعد اختراعه وعرضه في الأسواق. تميل جميع أحدث أجهزة الكمبيوتر المحمولة وأجهزة الهواتف الذكية والأجهزة الطرفية والأجهزة اللوحية وأجهزة الذاكرة إلى تثبيت USB-C في منتجاتها. ويمكننا أن نرى أن MACBOOK الجديد يحتوي على منفذ USB-C واحد لاستبدال جميع المنافذ الأخرى. في MACBOOK تتم جميع الوظائف بواسطة هذا المنفذ الفردي. كما أن أجهزة PIXEL من GOOGLE CHROME BOOK والهواتف الذكية الجديدة مزودة بمنفذ USB-C للترويج لتطبيقها في جميع المجالات الأخرى.

ما هو شكل USB Type-C؟

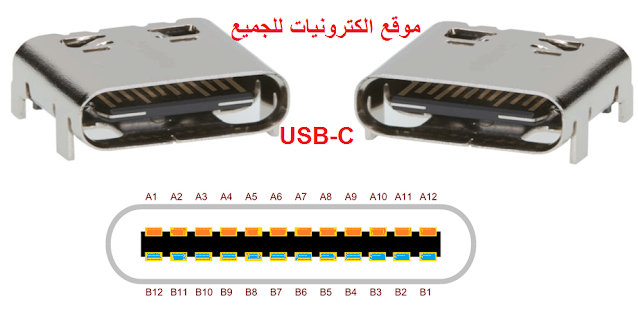

هو موصل USB ذو 24 طرف توصيل من الداخل، يتميز بموصل مزدوج متناظر دورانياً كما هو موضح في الصورة التي في الأسفل

تم تصميم موصل USB -C لاستبدال موصلات USB-A و USB-B. كما إنه مصمم أيضاً لدعم معيار USB 3.1 بالكامل. وهي الآن على وشك أن تصبح المنفذ العالمي المعتمد.

تركيب وتكوين USB C من الداخل

كما ذكرنا سابقاً، فإن USB-C عبارة عن موصل ذو 24 طرف توصيل كما في الأعلى، كما وسنصف رقم، اسم، ووظيفة كل دبوس أي طرف توصيل في الجدول أدناه

رقم طرف التوصيل

اسم طرف التوصيل

وصف وظيفة الطرف

A1

GND

الخط السالب (الأرضي)

A2

SSTXp1

Super Speed differential pair 1, TX, positive

A3

SSTXn1

SuperSpeed differential pair 1, TX, negative

A4

VBUS

Bus power

A5

CC1

Configuration channel

A6

Dp1

USB 2.0 differential pair 1, positive

A7

Dn1

USB 2.0 differential pair 1, negative

A8

SBU1

Side Band Use (SBU)

A9

VBUS

Bus power

A10

SSRXn2

Super Speed differential pair 4, RX, negative

A11

SSRXp2

Super Speed differential pair 4, RX, positive

A12

GND

الخط السالب (الأرضي)

B1

GND

الخط السالب (الأرضي)

B2

SSTXp2

Super Speed differential pair 3, TX, positive

B3

SSTXn2

Super Speed differential pair 3, TX, negative

B4

VBUS

Bus power

B5

CC2

Configuration channel

B6

Dp2

USB 2.0 differential pair 2, positive

B7

Dn2

USB 2.0 differential pair 2, negative

B8

SBU2

Side Band Use (SBU)

B9

VBUS

Bus power

B10

SSRXn1

Super Speed differential pair 2, RX, negative

B11

SSRXp1

Super Speed differential pair 2, RX, positive

B12

GND

الخط السالب (الأرضي)

 هل يلزم توصيل USB C بالاتجاه الصحيح؟

باستخدام USB-C، انتهى أخيراً التعثر المربك حول توصيل الأجهزة المضافة الى الهواتف الذكية مثل محرك أقراص القلم Pen Drive الخاص بالهواتف الذكية. إذ كان يجب أن يكون الاتجاه صحيحاً لتوصيل محرك القلم بمنفذ USB-A، وليس ضرورياً هذا الحال في منفذ USB-C.

يمكنك توصيل الأجهزة بغض النظر عن الاتجاه إلى USB-C وسيقوم المنفذ الخاص به باكتشاف الجهاز تلقائياً. لذا فإن USB TYPE-C هو منفذ ذو وجهين. كما أن USB-C سيحل محل كل من USB-A و USB-B، لذلك يظل الاتصال على كل من الكمبيوتر الشخصي والهاتف الذكي كما هو. يمكننا توصيل أي طرف من الكابل بالكمبيوتر الشخصي أو الهاتف الذكي. وخلاصة الكلام، أن مشكلة توصيل الطرف الصحيح للكابل بجهاز الكمبيوتر أو الهاتف المحمول تم حلها جذرياً، وبشكل دائم باستخدام منفذ USB-C.

الميزات والخصائص الكهربائية الخاصة بالمنفذ USB C

تم نشر مواصفات USB TYPE-C بواسطة USB Implementers Forum (USB-IF) وتم الانتهاء منه في شهر آب للعام 2014.

  1. سرعات نقل عالية للبيانات تصل إلى 10 جيجابت / ثانية.
  2. يوفر تياراً كهربائياً يصل الى 5 أمبير أي 5 Amps.
  3. اتجاه القابس قابل للعكس وكذلك الأمر بالنسبة لاتجاه كابل.
  4. صغير الحجم ويشبه الى حد كبير USB2.0 micro-B.
  5. مصممة لتحديد احتياجات أداء USB المستقبلية.
  6. يمكن أن يحل USB-C محل منافذ الفيديو مثل VGA وHDMI لتوفير إخراج فيديو عالي الجودة. يمكنه تقديم فيديو فائق الدقة 4K للحصول على تجربة وأداء ألعاب وأفلام عالية الدقة والجودة.
  7. يمكن أن يحل USB-C محل مخرج الصوت أو المقبس 3.5 مم لتوفير صوت عالي الجودة حتى في هاتفك الذكي أو جهازك اللوحي.
  8. يمكن أن يحل USB-C أيضاً محل منفذ الإيثرنت Ethernet لتوفير إنترنت عالي السرعة يصل إلى 1000 ميجابايت / ثانية.
  9. يمكن أن يحل USB-C أيضاً محل منفذ بطاقة SD ومنفذ الطاقة وجميع الأجهزة الأخرى ليصبح أمثل منفذ عالمي.
  10.  يعمل في درجة حرارة تشغيلية ما بين -30 درجة مئوية إلى + 85 درجة مئوية.

كيف يعمل منفذ USB TYPE-C ؟

لمعرفة كيفية استخدام USB TYPE-C وطريقة عملها، فكما ذكرنا سابقاً، فإن الميزات التي يوفرها USB-C كثيرة. فمع العديد من الميزات الموجودة في منفذ واحد، يتطلب الأمر وجود وحدة لإدارة والتحكم في ذلك المنفذ. لذلك نحن بحاجة إلى وحدة تحكم في المنفذ لاستخدام منفذ USB-C. هناك وحدات تحكم مختلفة متوفرة في السوق مثل TPS65982، FUSB300C، و UPD360. يتعين علينا اختيار وحدة التحكم المناسبة وفقاً للمتطلبات. فيما يلي دارة داخلية نموذجية لـ USB-C

تطبيقات واستخدامات USB C

  1.  أجهزة الكمبيوتر المحمولة Laptop / Notebook.
  2. الحواسيب الشخصية PC.
  3. الأجهزة اللوحية ومشغلات الموسيقى.
  4. الطابعات والماسحات الضوئية.
  5. الكاميرات الرقمية.
  6. شاشات الـ LCD و LED.
  7. صناديق المهمات الالكترونية.
  8. الهواتف الرقمية.
  9. أتمتة المصانع.
  10. الأجهزة طبية.
  11. مراكز البيانات Data Center.
  12. أجهزة الشحن وحزم الطاقة مثل الشواحن المتنقلة.
  13. الآلات الصناعية.
